Установка и подключение электрического полотенцесушителя: схемы монтажа, скрытое подключение и выбор кабеля

В современной ванной комнате комфорт складывается из мелочей: приятной температуры воздуха, отсутствия сырости и, конечно же, сухого, теплого полотенца после душа. Традиционные водяные змеевики постепенно уступают место более практичным устройствам. Электрические полотенцесушители завоевали популярность благодаря своей автономности — они не зависят от графиков отключения горячей воды и стабильно поддерживают нужный микроклимат.

Однако, чтобы прибор работал эффективно и оставался абсолютно безопасным во влажной среде, необходим грамотный монтаж. В этом руководстве мы подробно разберем, как подключить электрический полотенцесушитель, рассмотрим популярные схемы монтажа, правила выбора кабеля и особенности скрытой проводки.

Как подключается электрический полотенцесушитель

Принцип работы электрического полотенцесушителя зависит от его внутреннего устройства. На рынке представлены два типа приборов: «мокрые» (жидкостные, где внутри циркулирует антифриз или масло, нагреваемое ТЭНом) и «сухие» (внутри которых проложен изолированный греющий кабель). Независимо от конструкции, для их работы требуется подведение бытовой электросети напряжением 220 В.

Подача питания на устройство может осуществляться тремя основными путями:

• через стандартную вилку в розетку;
• методом скрытого монтажа под финишную отделку;
• прямым подключением к распределительной клеммной колодке.

Какие элементы входят в систему подключения

Для безопасного функционирования прибора линия питания должна включать в себя: устройство защитного отключения (УЗО) или дифференциальный автомат, непосредственно питающий кабель, распределительную коробку (при скрытом методе) и модуль управления (терморегулятор).

Где находится нагревательный элемент

В жидкостных моделях ТЭН всегда располагается в нижней части корпуса, чтобы обеспечить естественную конвекцию нагретого жидкого носителя. В «сухих» моделях кабельного типа нагревательный элемент равномерно распределен по всем внутренним перекладинам конструкции.

Нужен ли отдельный автомат

Поскольку средняя мощность приборов составляет от 60 до 300 Вт, они не создают критической нагрузки на сеть. Отдельный автомат в электрощите желателен, но не строго обязателен — устройство допускается подключать к общей розеточной линии ванной комнаты, если она защищена общим УЗО.

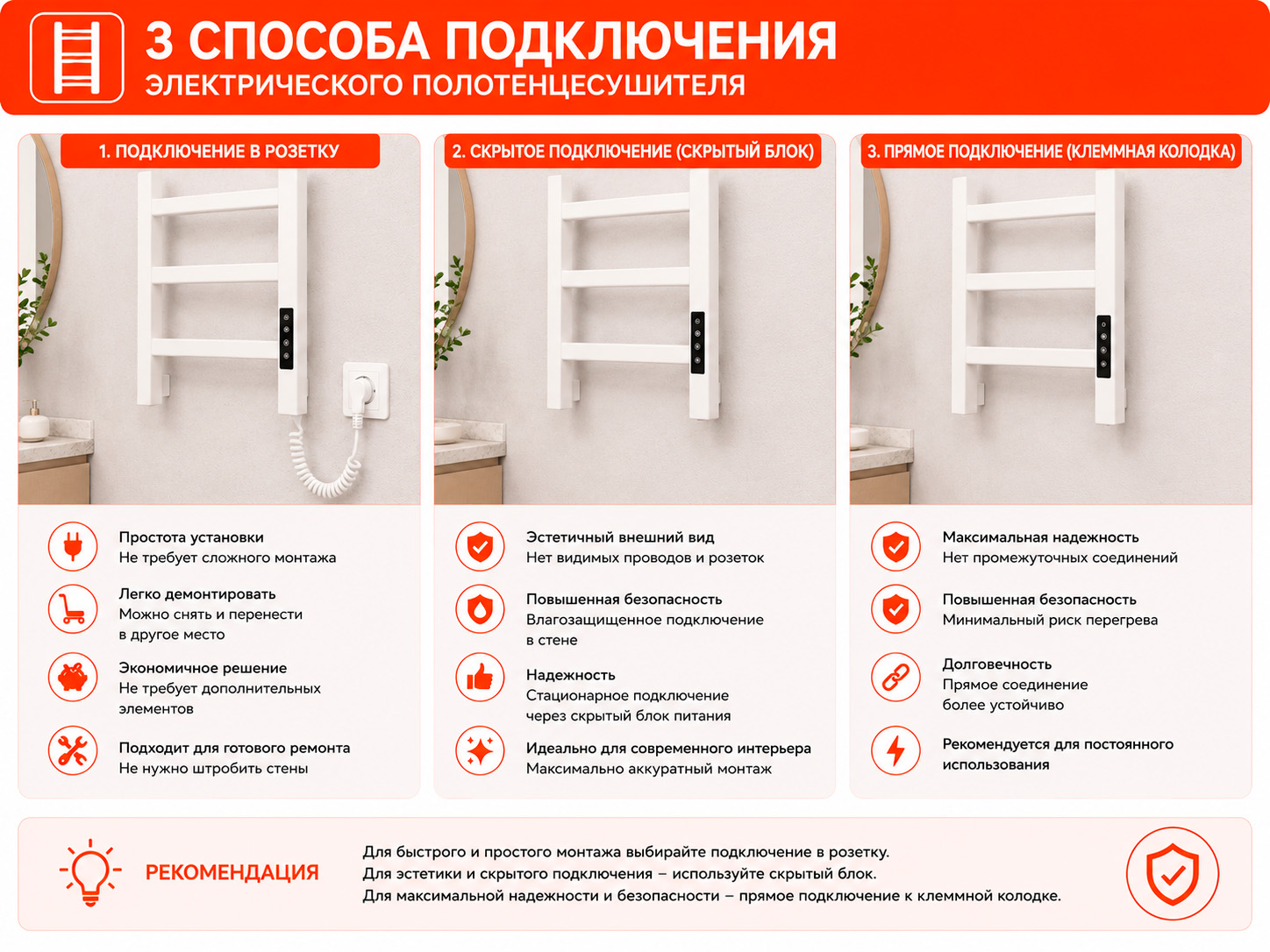

Способы подключения электрического полотенцесушителя

Выбор метода интеграции прибора в электрическую сеть дома напрямую влияет на эстетику интерьера санузла и общую безопасность.

Подключение через розетку

Самый простой и доступный способ, не требующий штробления стен. Подходит в случаях, когда ремонт в ванной комнате уже полностью завершен. Прибор просто вешается на стену, а его провод с вилкой включается в ближайший разъем.

• Плюсы: высокая скорость монтажа, возможность в любой момент обесточить устройство или снять его для замены.
• Минусы: нарушается визуальная чистота интерьера из-за свисающего провода, розетка во влажной комнате требует строгого соблюдения защитных зон.

Подключение со скрытой проводкой

Наиболее эстетичный вариант, при котором монтаж электрического полотенцесушителя со скрытой проводкой планируется еще на этапе черновых отделочных работ. Все кабели укладываются в штробы под плитку, а коммутация происходит в специальном миниатюрном боксе или непосредственно внутри одного из декоративных кронштейнов прибора. Премиальные полотенцесушители Warmmet изначально комплектуются специальными модулями для безупречного скрытого монтажа.

• Плюсы: провода полностью спрятаны, отсутствуют внешние розетки, интерьер выглядит современно и аккуратно.
• Минусы: требует масштабных строительных работ, точной разметки мест вывода кабеля до укладки кафеля.

Прямое подключение

Этот способ подразумевает прямое подключение электрического полотенцесушителя к выделенной силовой линии, идущей непосредственно от квартирного электрощитка через клеммную колодку. В такой схеме цепь не имеет промежуточных разъемов, что минимизирует риски локального перегрева контактов.

Какой способ подключения лучше

Способ подключения	Плюсы	Минусы
Через розетку	Предельно простой монтаж, быстрая замена прибора	Видимый провод портит дизайн, розетка занимает место
Скрытый монтаж	Безупречная эстетика, максимальная безопасность	Высокая сложность работ, требуется штробление
Прямое подключение	Наивысшая надежность контактов, выделенная линия	Сложнее обесточить локально без автомата в щитке

Схема подключения электрического полотенцесушителя

Правильно составленная схема подключения электрического полотенцесушителя — залог долговечной работы устройства и вашей личной безопасности во время водных процедур. Разберем основные варианты схем.

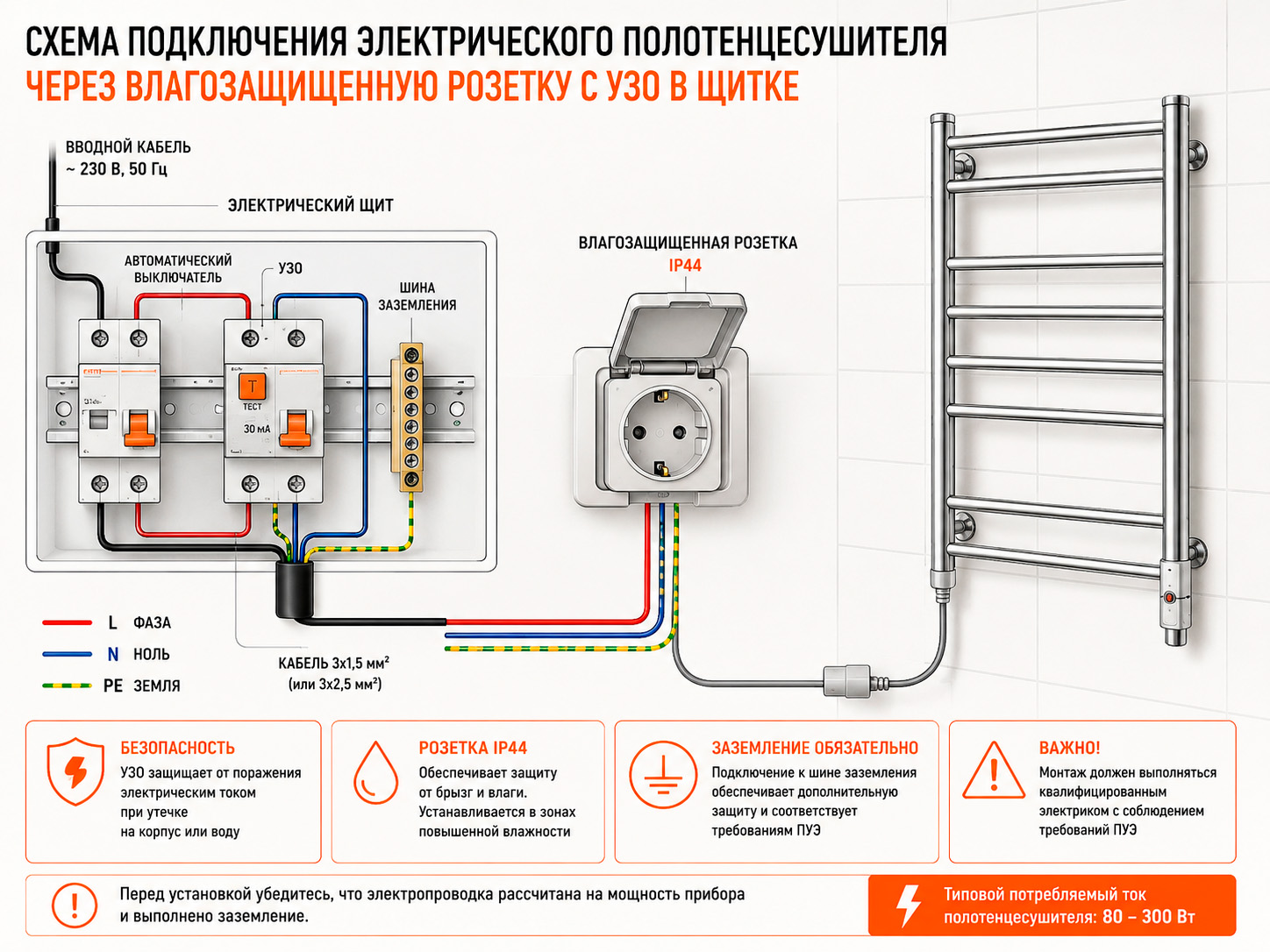

Схема подключения через розетку

Линия питания обязательно должна быть защищена дифференциальным автоматом или связкой «Автомат + УЗО» с током утечки не более 10 мА. Фазный, нулевой и заземляющий проводники подключаются к клеммам влагозащищенной розетки, в которую затем вставляется вилка прибора.

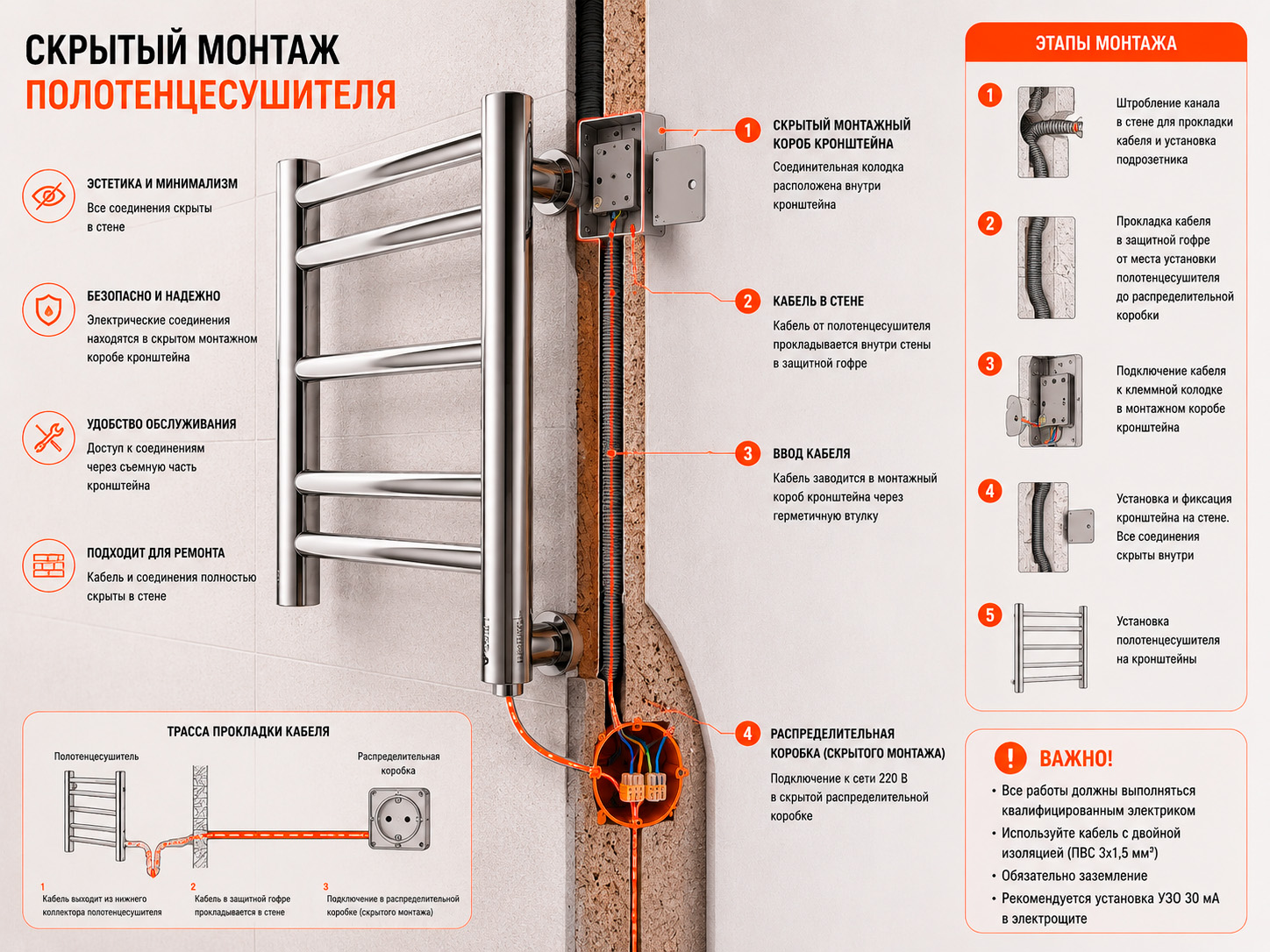

Схема скрытого подключения

При скрытом методе питающий кабель ВВГнг выводится из штробы в точке фиксации нижнего или верхнего кронштейна прибора (в зависимости от модели). Коммутация проводов осуществляется внутри специального монтажного стакана при помощи винтовых клеммников или надежных зажимов WAGO, которые затем герметично закрываются декоративной крышкой (ножкой полотенцесушителя).

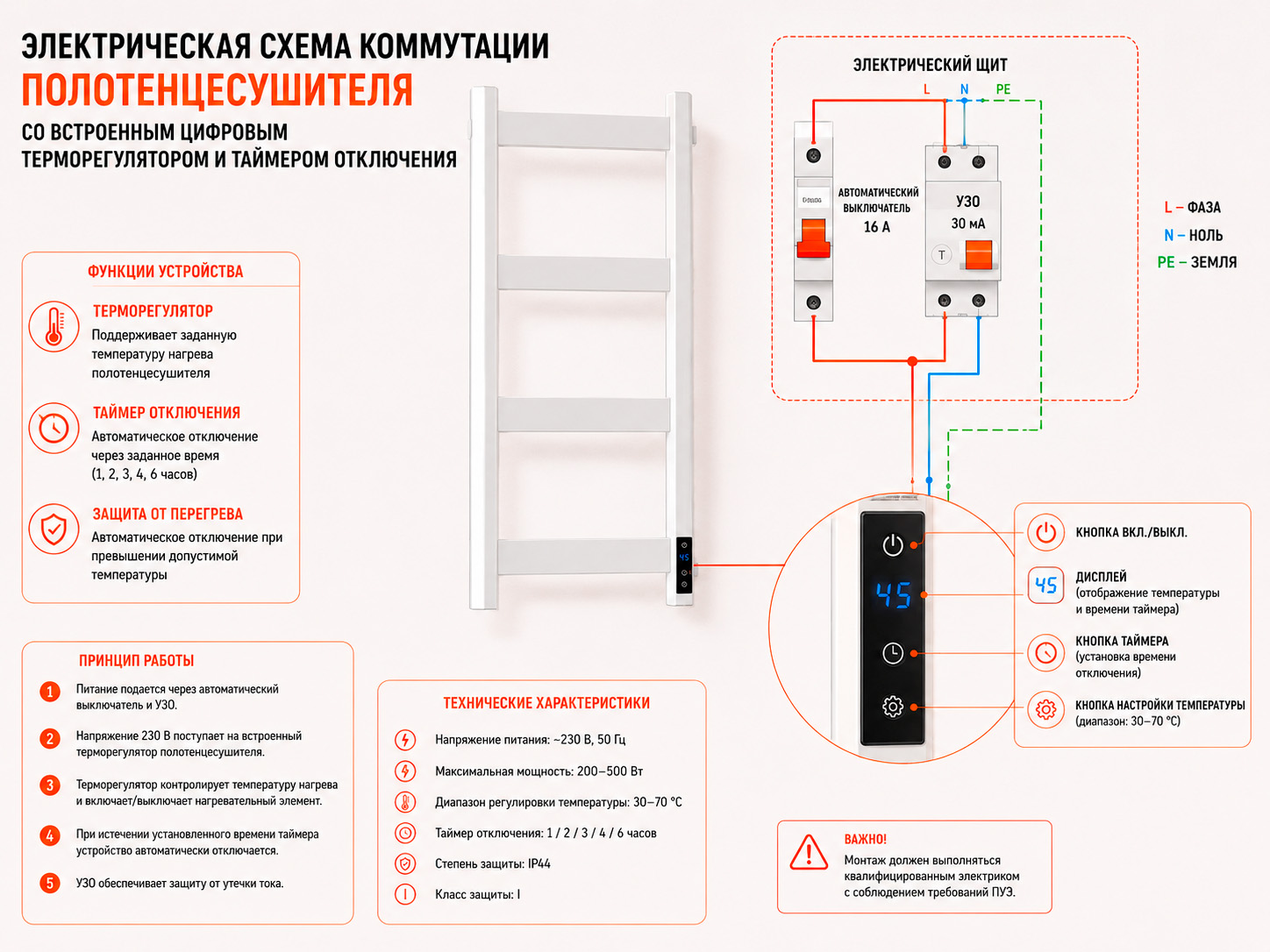

Схема с терморегуляторным модулем

Если прибор оборудован встроенным или выносным блоком управления, схема электропитания проходит сначала через плату контроллера терморегулятора, который на основании показаний датчиков температуры дозированно подает напряжение на греющий элемент.

Схема подключения с обязательным заземлением

Независимо от выбранной конструкции, схема должна включать полноценный защитный проводник PE (заземление). Металлический корпус полотенцесушителя соединяется с шиной заземления квартиры для предотвращения поражения током в случае повреждения изоляции нагревателя.

Подключение электрического полотенцесушителя в ванной без розетки

Реализация интерьера без открытых электрических точек — современный стандарт качественного ремонта. Выполняя подключение электрического полотенцесушителя в ванной без розетки, вы полностью исключаете риск случайного попадания брызг воды в токопроводящие разъемы.

Когда используют скрытый монтаж

Скрытый монтаж незаменим, если вы выбрали дизайнерскую модель, например, строгие вертикальные профили или изящный полотенцесушитель-лесенку от Warmmet. Отсутствие лишних деталей позволяет подчеркнуть премиальную геометрию и полимерное покрытие прибора. О планировании такого типа монтажа важно задуматься до начала укладки кафеля, на этапе разводки электрики.

Где выводить кабель

Кабель выводится строго в месте расположения одного из опорных фланцев устройства. Точные координаты зависят от конкретной модели. Настоятельно рекомендуем заранее изучить технический паспорт изделия, чтобы узнать, с какой стороны электрический полотенцесушитель имеет подключение по умолчанию (справа или слева, снизу или сверху), и вывести провод с точностью до миллиметра.

Требования безопасности при скрытой проводке

• Место соединения жил кабеля должно быть абсолютно сухим и защищенным от конденсата.
• Недопустимо замуровывать разъемные соединения клемм непосредственно в штукатурку или плиточный клей без защитного бокса.
• Линия обязательно должна обесточиваться из общего щитка.

Какой кабель нужен для электрического полотенцесушителя

Выбор правильной кабельной продукции предотвратит перегрев проводки внутри стеновых конструкций.

Какое сечение выбрать

Поскольку потребляемая мощность бытовых полотенцесушителей невелика, для их подключения нет необходимости использовать толстые силовые провода. Однако, исходя из требований ПУЭ (Правил устройства электроустановок) по механической прочности, минимальное сечение провода для электрического полотенцесушителя должно составлять 1,5 мм².

Медный или алюминиевый кабель

Для прокладки внутри жилых помещений, особенно во влажных зонах, допускается использовать исключительно современные медные кабели, не поддерживающие горение. Оптимальный выбор — кабель марки ВВГнг-LS 3×1,5 (где цифра 3 означает наличие трех жил: фаза, ноль и защитное заземление).

Параметры защитных устройств (автомат и УЗО)

Для линии полотенцесушителя достаточно установить автоматический выключатель номиналом 6А или 10А (класс B или C). Применяемое УЗО должно иметь номинал тока утечки 10 мА (для влажных помещений), что гарантирует мгновенное отключение питания еще до того, как ток сможет нанести вред человеку.

Мощность устройства	Рекомендуемый кабель (медь)	Номинал защитного автомата	Ток утечки УЗО
До 300 Вт	ВВГнг-LS 3 x 1,5 мм²	6 А или 10 А	10 мА
300 – 1000 Вт	ВВГнг-LS 3 x 1,5 мм²	10 А	10 мА
Более 1000 Вт	ВВГнг-LS 3 x 2,5 мм²	16 А	10 мА или 30 мА

Нужна ли розетка и где ее устанавливать

Если перепланировка и штробление стен не входят в ваши планы, использование розеточного подключения остается единственным выходом.

• Какую розетку использовать: обычные комнатные розетки ставить в санузле строго запрещено. Вам понадобится специальное влагозащищенное изделие с подпружиненной защитной крышкой и внутренними резиновыми уплотнителями.
• Степень защиты IP: минимальный класс защиты для розеток в ванной комнате — IP44, а лучше — IP55 (защита от брызг, летящих под любым углом).
• Расстояние до воды: согласно нормативам, любые электророзетки должны располагаться вне зон 0, 1 и 2. Это означает, что минимальное расстояние от края душевой кабины, раковины или чаши ванны до розетки должно составлять не менее 60 см.

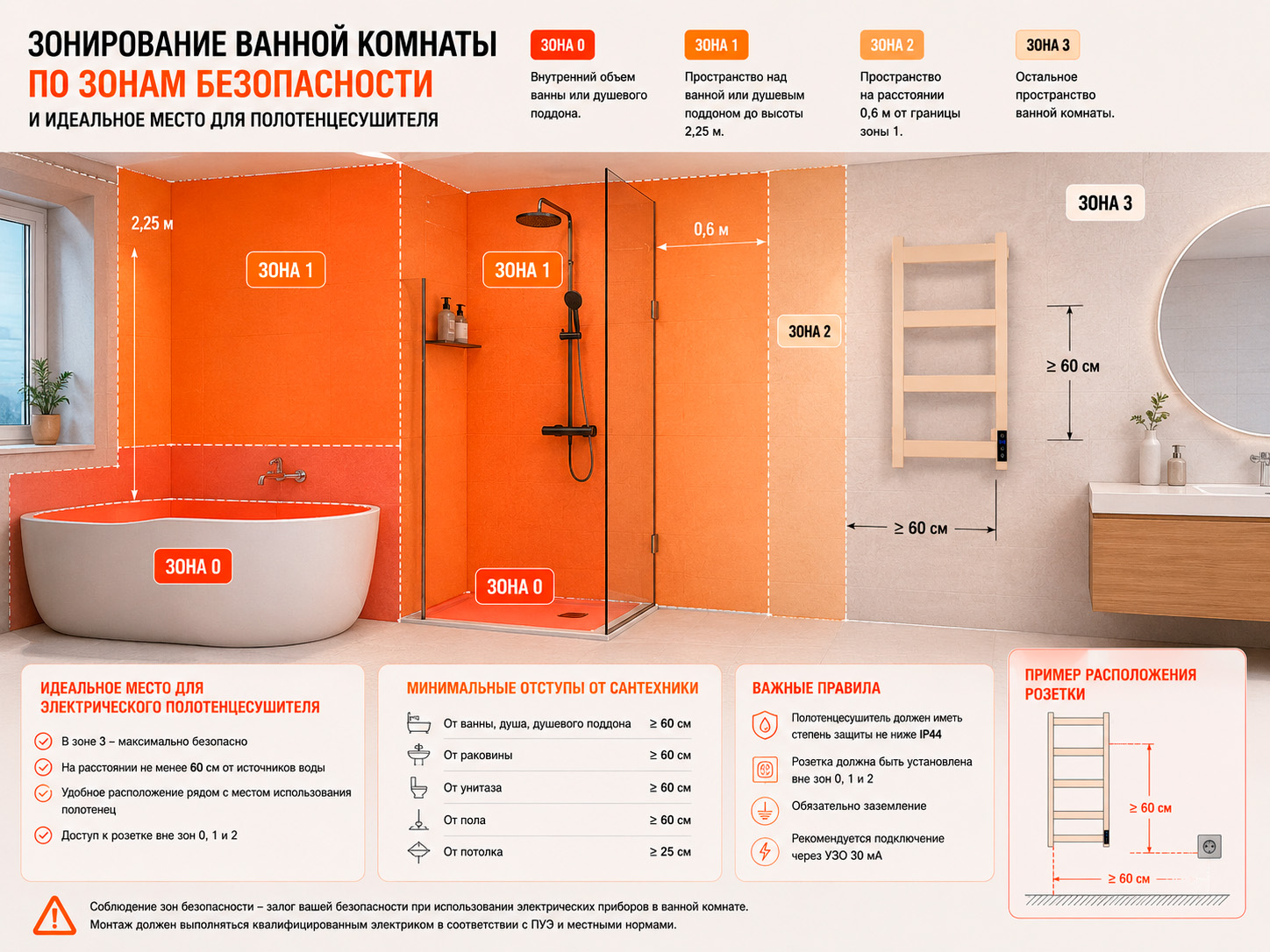

Где разместить электрический полотенцесушитель в ванной

Грамотное расположение электрического полотенцесушителя определяет удобство его повседневного использования и эффективность обогрева помещения.

Рекомендуемая высота установки

Чтобы взрослый человек мог комфортно дотянуться до верхних перекладин прибора, а полотенца не касались пола, нижнюю грань полотенцесушителя принято располагать на высоте 90–100 см от финишного напольного покрытия. Верхняя точка при этом обычно находится на уровне 170–190 см.

Минимальные расстояния до окружающих предметов

Определяя, где разместить электрический полотенцесушитель, придерживайтесь следующих правил:

• Расстояние до ближайших стен, косяков дверей или мебели должно быть не менее 10–15 см для свободной циркуляции воздуха.
• Расстояние от висящих полотенец до умывальника или унитаза — не менее 30 см, чтобы избежать случайного загрязнения ткани.

Где не стоит устанавливать прибор

Не монтируйте полотенцесушитель непосредственно под вентиляционной решеткой (тепло будет уходить сразу в вытяжку) и прямо за открывающейся дверью (это ограничит доступ к прибору и может привести к ударам дверной ручки о корпус радиатора). Также избегайте размещения непосредственно внутри душевой зоны, где на прибор будут литься прямые струи воды.

Как повесить и закрепить электрический полотенцесушитель

Надежность фиксации крайне важна, ведь прибору придется выдерживать не только собственный вес, но и вес тяжелых, намокших махровых полотенец.

Какие крепления используются

Практически все современные модели, включая продукцию компании Warmmet, комплектуются телескопическими или стационарными кронштейнами с декоративными отражателями. Они позволяют отрегулировать оптимальный зазор между стеной и прибором (обычно в пределах 5–8 см).

Монтаж на кафельную плитку

Главная сложность при креплении на плитку — аккуратно просверлить отверстия, не расколов хрупкую керамику или прочный керамогранит. Для этого используются специальные безударные сверла по стеклу и керамике (перьевые) или алмазные трубчатые коронки. Сверление выполняют на низких оборотах дрели, периодически охлаждая место реза водой. Полноценный ударный режим перфоратора включают только тогда, когда сверло полностью прошло толщину плитки и углубилось в бетонное или кирпичное основание стены.

Установка на гипсокартонные перегородки

Если стена в ванной возведена из влагостойкого гипсокартона (ГКЛВ), идеальный вариант — заранее, еще на этапе сборки металлического каркаса, заложить в местах крепления будущего полотенцесушителя деревянный брус или толстую фанеру. Если ремонт завершен, а закладных нет, фиксацию производят с помощью специальных металлических дюбелей для пустотелых конструкций (дюбель-бабочка, дюбель Molly), которые раскрываются с обратной стороны листа ГКЛ, распределяя нагрузку по большой площади.

Пошаговая установка электрического полотенцесушителя

Рассмотрим процесс монтажа прибора скрытого типа своими руками в формате пошагового алгоритма.

Шаг 1. Выбор места и подготовка

Определите оптимальное положение прибора на стене с учетом защитных зон и эргономики. Убедитесь, что питающий кабель обесточен в распределительном щите.

Шаг 2. Разметка точек крепления

Приложите полотенцесушитель к стене (лучше выполнять этот этап с напарником), выровняйте его строго по строительному уровню. Карандашом или маркером наметьте центры будущих отверстий через монтажные ушки кронштейнов.

Шаг 3. Сверление отверстий и установка дюбелей

Сделайте аккуратные отверстия в плитке, используя алмазную коронку или перьевое сверло. Вставьте в готовые отверстия пластиковые дюбели, идущие в комплекте с крепежом.

Шаг 4. Коммутация электрической части

Соедините жилы выведенного из стены кабеля с контактами прибора: фазу к фазе (коричневый/белый провод), ноль к нулю (синий провод), заземление к заземлению (желто-зеленый провод). Тщательно изолируйте место соединения и уложите провода внутрь декоративного кронштейна-стакана.

Шаг 5. Фиксация на стене и проверка

Прикрепите кронштейны к стене с помощью крепежных винтов или саморезов. Наденьте декоративные колпачки-отражатели, скрывающие крепеж. Включите автомат в электрощите и протестируйте работу прибора.

Заземление электрического полотенцесушителя

Ванная комната относится к помещениям с повышенной опасностью из-за высокой влажности и присутствия заземленных металлических предметов (смесители, трубы). Поэтому заземление электрический полотенцесушитель должен иметь в обязательном порядке.

• Можно ли подключать без заземления: категорически нет, если корпус прибора выполнен из металла (нержавеющая или углеродистая сталь). В случае внутреннего повреждения изоляции нагревательного ТЭНа весь корпус окажется под опасным напряжением 220 В. Прикосновение к такому прибору, стоя на мокром полу, может привести к тяжелым последствиям.
• Как устроено защитное заземление: в трехжильном питающем кабеле заземляющая жила соединяется со специальным металлическим болтом или клеммой на корпусе устройства. При возникновении аварийного потенциала ток мгновенно уйдет по пути наименьшего сопротивления в землю, что вызовет моментальное срабатывание УЗО и мгновенное обесточивание опасного участка.

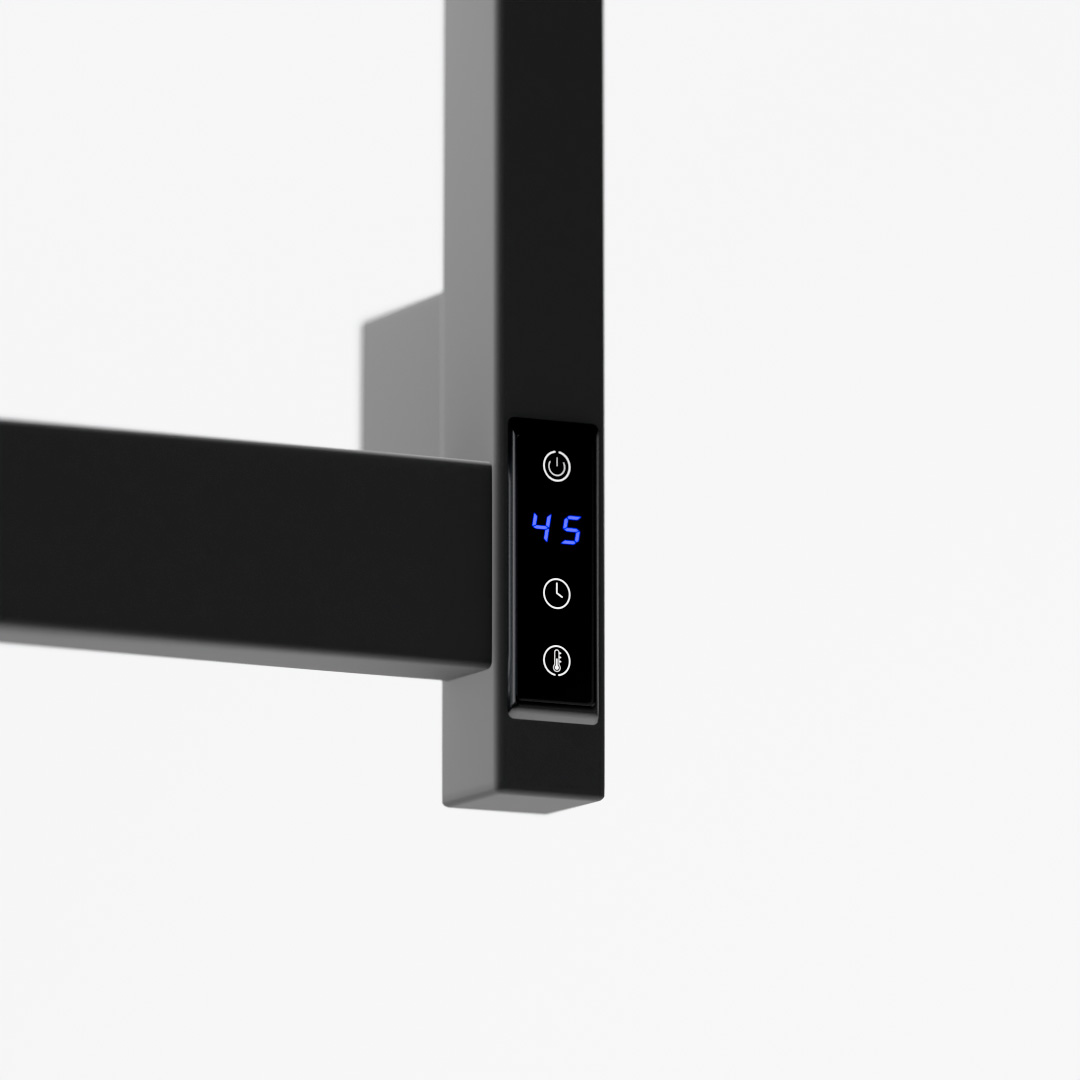

Как настроить электрический полотенцесушитель

Современные дизайн-радиаторы — это интеллектуальные отопительные приборы, поддающиеся гибкой регулировке для экономии ваших средств.

Регулировка температуры

Большинство приборов оснащено кнопочными или сенсорными регуляторами. Вы можете выставить желаемый уровень нагрева поверхности корпуса — обычно в диапазоне от 30°C до 60°C. Летом достаточно поддерживать минимальные 35–40°C для устранения сырости, зимой температуру можно повысить до максимума для дополнительного обогрева воздуха.

Использование встроенного таймера

Функция таймера позволяет автоматизировать работу устройства. Задав нужный интервал времени (например, 2, 4 или 6 часов), вы можете спокойно уйти на работу или лечь спать. Прибор высушит полотенца, после чего самостоятельно отключится от сети, не расходуя лишние киловатты.

Как проверить электрический полотенцесушитель после установки

Перед началом полноценной эксплуатации прибора необходимо провести его комплексное тестирование.

1. Проверка скорости и равномерности нагрева: включите устройство на максимальную мощность. «Сухие» кабельные модели должны стать ощутимо теплыми уже через 5–10 минут, жидкостным моделям с ТЭНом может потребоваться около 20–30 минут для полного прогрева антифриза по всему объему лесенки. Поверхность должна прогреваться равномерно, без посторонних шумов или треска.
2. Проверка блока электробезопасности: нажмите кнопку «Тест» на корпусе УЗО или дифференциального автомата, защищающего линию ванной. Защитное устройство должно мгновенно отключиться, полностью обесточив цепь. Это подтверждает работоспособность защитной автоматики.

Частые ошибки при подключении

Изучите перечень распространенных ошибок, которые совершают неопытные мастера, чтобы избежать их при самостоятельном монтаже:

• Отсутствие УЗО в цепи питания: подключение прибора напрямую к обычному автомату без модуля защиты от утечки токов смертельно опасно в условиях высокой влажности.
• Неверный подбор сечения жил: использование тонких телефонных или старых проводов сечением менее 1 мм² может привести к их сильному нагреву внутри стены и последующему короткому замыканию.
• Монтаж в зоне прямого попадания воды: установка прибора на стене непосредственно внутри душевой кабины, ближе 60 см к смесителю, существенно сокращает срок службы электроники регулятора.
• Жесткое игнорирование уровней: перекос корпуса при монтаже жидкостных полотенцесушителей приводит к образованию воздушной пробки в верхних регистрах, из-за чего ТЭН может перегреться и досрочно выйти из строя.

Можно ли установить электрический полотенцесушитель самостоятельно

Выбор между самостоятельным выполнением работ и привлечением профессионалов зависит от выбранного вами способа подключения.

• Когда монтаж можно выполнить своими руками: если вы выбрали прибор с классическим подключением в розетку. Повесить устройство на стену, аккуратно просверлив плитку по инструкции, под силу любому домашнему мастеру, имеющему минимальный набор инструментов (дрель, уровень, отвертка).
• Когда лучше доверить работу специалистам: если планируется сложное подключение электрического полотенцесушителя скрытого монтажа со штроблением стен, разводкой новых силовых линий от щитка и коммутацией скрытых клеммных блоков. Ошибки на этом этапе могут стоить слишком дорого, вплоть до необходимости демонтажа финишной дорогой плитки.

Выбор экспертов: приобретая стильные, технологичные стальные полотенцесушители и дизайн-радиаторы Warmmet, вы получаете изделия высочайшего качества с продуманными узлами коммутации. Наши модели разработаны таким образом, чтобы обеспечить максимальную простоту установки и безупречный внешний вид при любом выбранном типе монтажа. Нержавеющая сталь премиум-класса, надежная изоляция внутренних элементов и лаконичный дизайн делают продукцию Warmmet образцовым решением для создания тепла и уюта в вашем доме на долгие десятилетия.
