Нижнее подключение радиаторов отопления: схема, плюсы и минусы, особенности монтажа

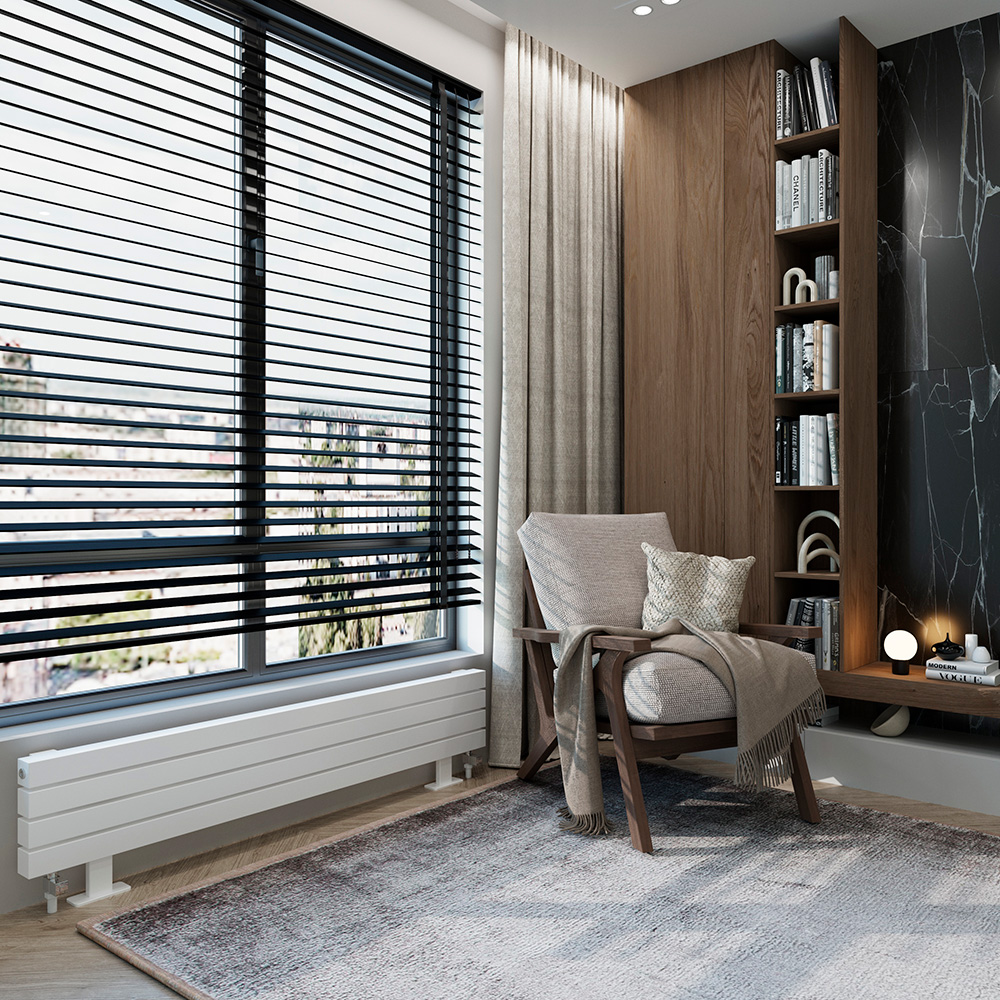

Нижнее подключение сегодня стало одним из самых популярных решений в современных квартирах и частных домах. Оно позволяет полностью скрыть трубы в стене или стяжке пола, сделать интерьер предельно аккуратным и гармонично использовать дизайнерские радиаторы. Однако неправильный монтаж или неграмотный подбор узлов способны снизить эффективную теплоотдачу отопительного прибора. В этой статье мы подробно разберем, как работает правильное нижнее подключение радиаторов отопления, какие существуют схемы подводки, где они действительно оправданы и как избежать распространенных ошибок при проектировании и установке.

Что такое нижнее подключение радиатора отопления

При нижнем подключении подведение подающего и обратного трубопроводов теплоносителя осуществляется к нижней части отопительного прибора. В отличие от стандартного бокового или диагонального подвода, где трубы подходят к верхним и нижним коллекторам сбоку и остаются на виду, нижнее подключение радиатора отопления в квартире или частном доме позволяет максимально скрыть коммуникации.

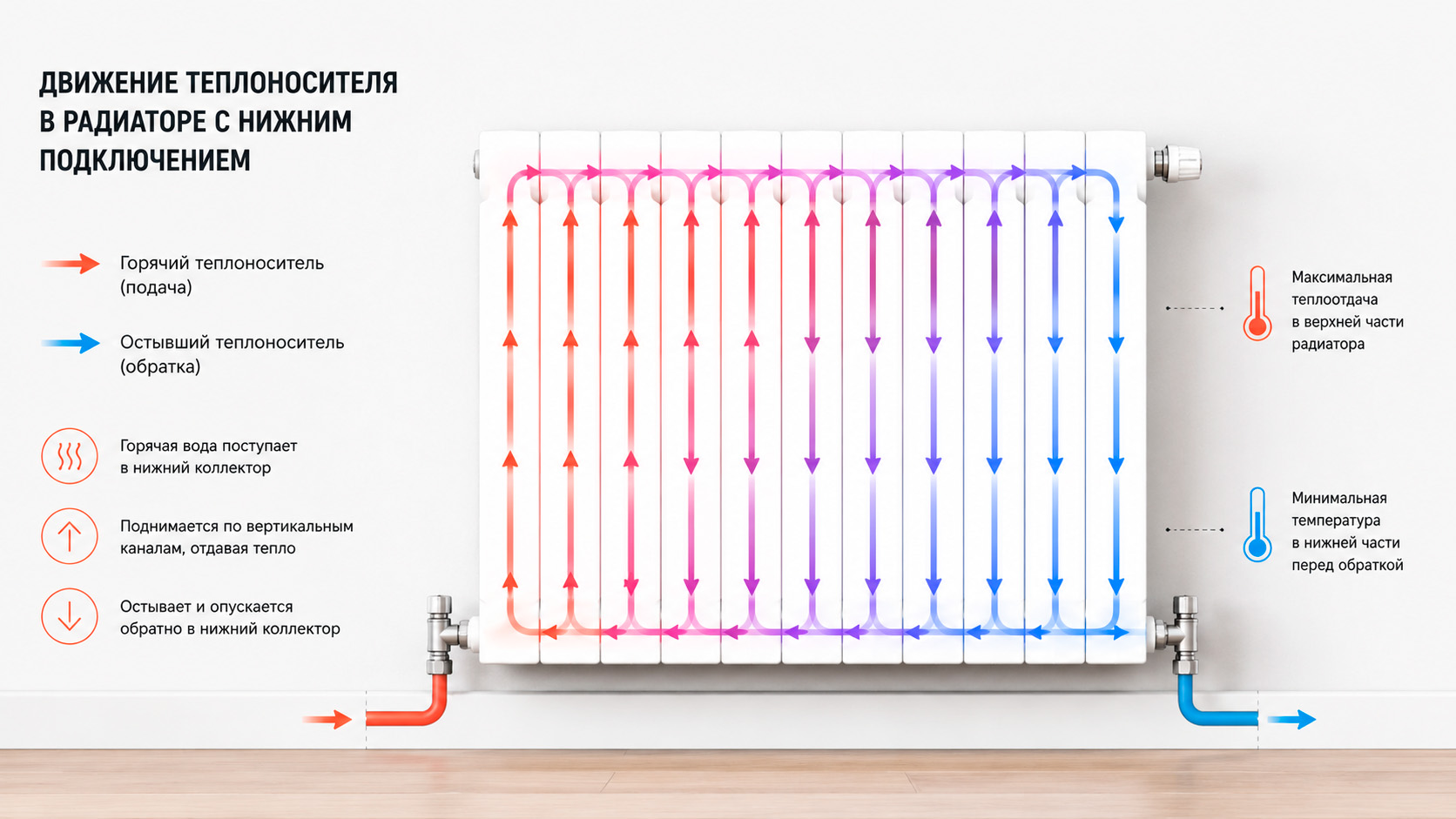

Подающий и обратный патрубки расположены снизу (обычно с межосевым расстоянием 50 мм) или по противоположным нижним углам прибора. Теплоноситель поступает в радиатор, поднимается по внутренним каналам или встроенной питающей трубке вверх и, проходя через весь объем секций, опускается к обратному коллектору, отдавая тепло помещению.

Чем нижняя схема отличается от других видов подводки:

• Боковое подключение: подача подключается к верхнему боковому патрубку, обратка — к нижнему с той же стороны. Трубы проходят вдоль стены на виду.
• Диагональное подключение: подача подключается сверху с одной стороны, обратка — снизу с противоположной. Обеспечивает максимальный прогрев, но требует разводки труб по всей длине радиатора.
• Верхнее подключение: применяется крайне редко из-за минимальной эффективности конвекции.
• Нижнее подключение: обеспечивает безупречную эстетику, скрывая трубы в стяжке пола или штробе стены.

Детальный анализ всех существующих вариантов разводки вы можете найти в нашем материале виды подключения радиаторов отопления: какое лучше выбрать.

Где применяется нижнее подключение радиаторов

В частном доме

Подключение батареи отопления с нижним подводкой — это основной стандарт для коттеджей и загородных домов. Поскольку система отопления проектируется с нуля, труба укладывается в пирог пола (под лучевую или двухтрубную попутную разводку). Нижнее подключение радиаторов отопления в частном доме позволяет избавиться от эстетического шума в виде вертикальных и горизонтальных стояков вдоль стен.

В квартире

Применение нижней схемы в многоквартирных домах зависит от типа разводки. В современных новостройках с горизонтальной периметральной или лучевой разводкой по полу нижняя схема подключения радиатора отопления в квартире реализуется без проблем. В домах старого фонда с вертикальными стояками для нижнего подключения потребуется замена подводок и согласование переустройства, либо использование специальных гарнитур нижнего подключения.

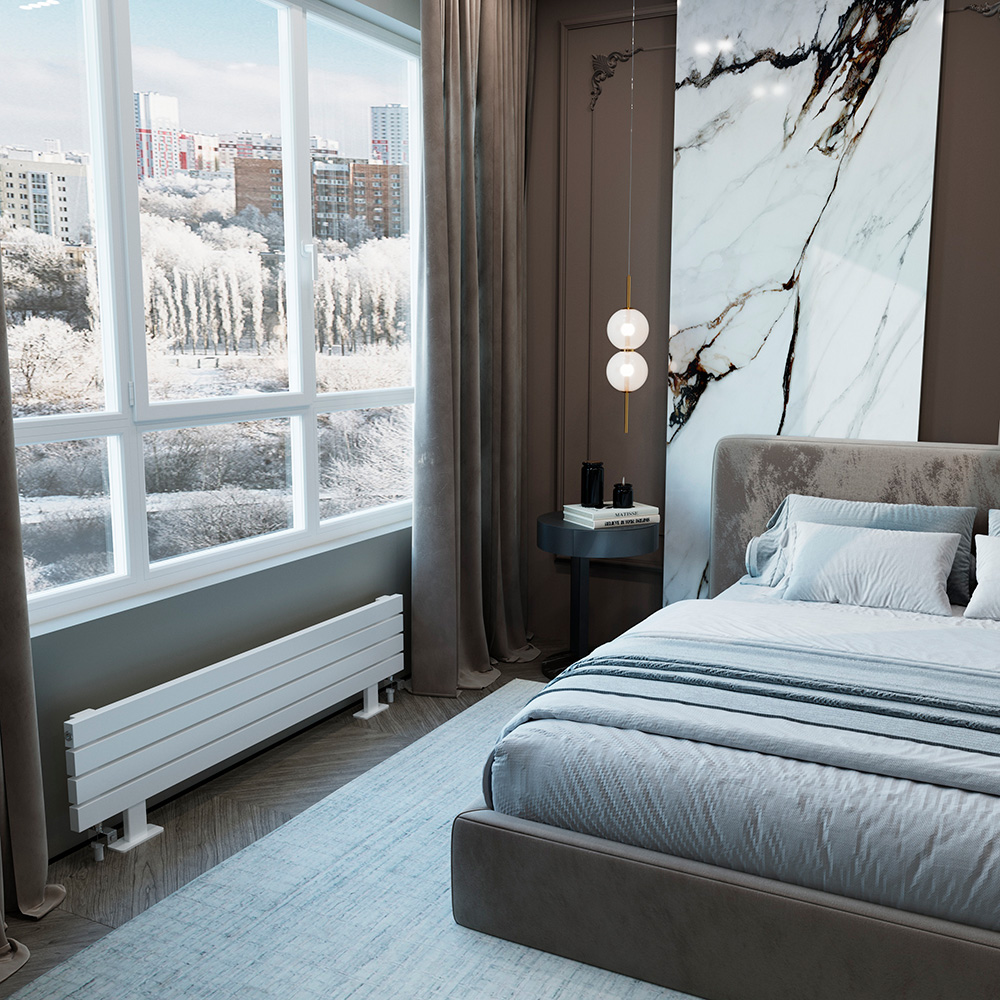

В дизайнерских радиаторах

Нижнее подключение дизайнерских радиаторов отопления давно стало золотым стандартом премиального ремонта. Отопительный прибор рассматривается как полноценный элемент интерьера, а видимые подводящие трубы способны испортить весь визуальный эффект.

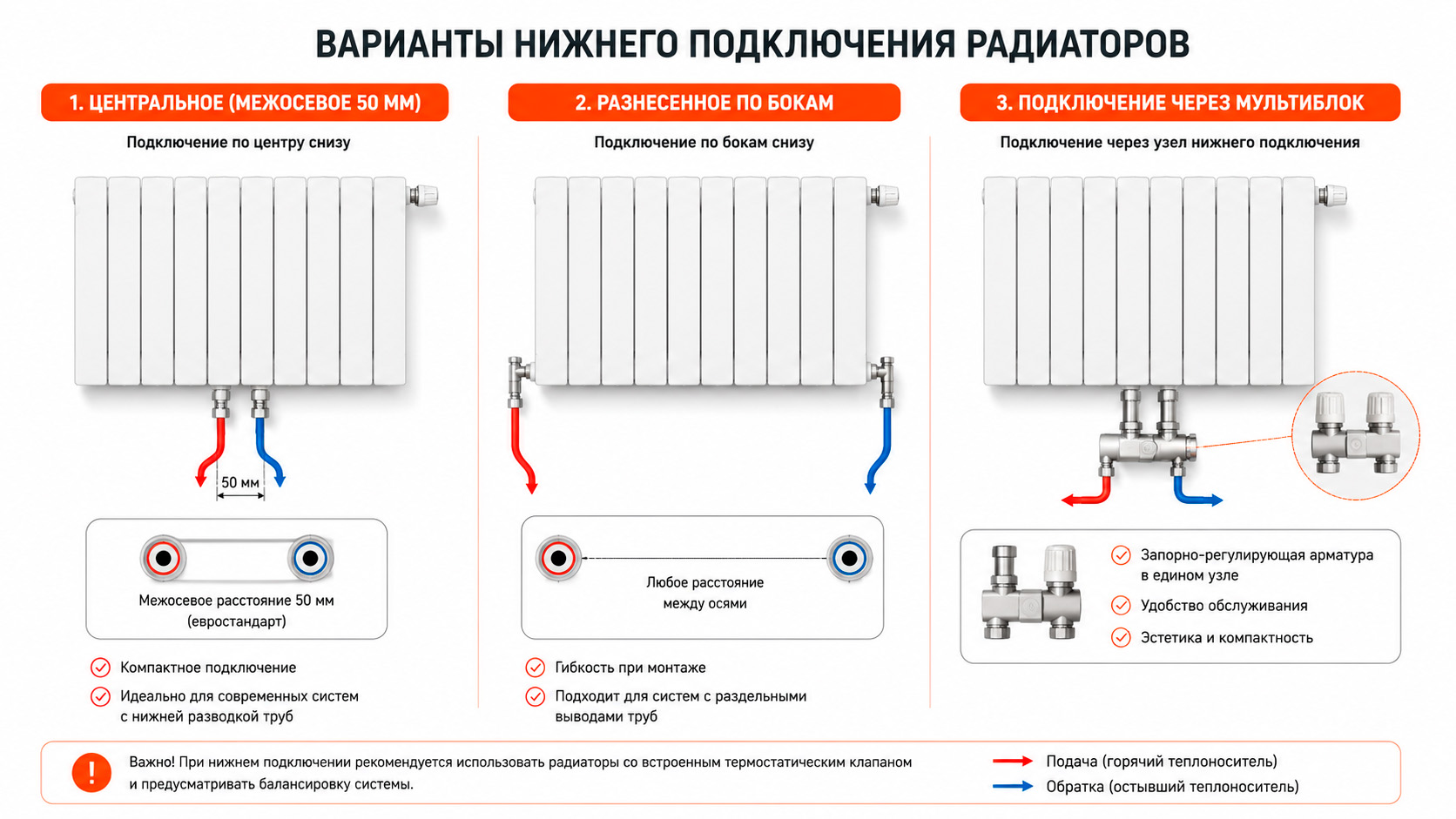

Схема нижнего подключения радиаторов отопления

Способ подвода коммуникаций к отопительному прибору выбирается на этапе проектирования системы отопления.

Нижнее правое подключение

Нижнее правое подключение радиатора — наиболее распространенная заводская конфигурация. Подающий трубопровод и обратка подключаются с нижней правой стороны прибора. В радиаторах WARMMET подающий патрубок расположен ближе к краю радиатора, а обратный — рядом с ним, что обеспечивает удобное подключение. При этом перед монтажом рекомендуется сверяться с техническим паспортом конкретной модели, чтобы убедиться в схеме подключения.

Нижнее левое подключение

Зеркальный вариант правого подключения. Нижнее левое расположение патрубков выбирается из соображений удобства трассировки труб в полу или компоновки мебели в помещении.

Универсальное (разнесенное) нижнее подключение

При такой схеме подача подводится к нижнему левому углу, а обратка — к нижнему правому (или наоборот). Поток теплоносителя проходит по всей ширине нижнего коллектора. Для обеспечения равномерного прогрева верхнего объема прибора в конструкцию радиатора может устанавливаться специальная направляющая потока (заглушка).

Нижнее подключение радиаторов с термоголовкой

Нижнее подключение радиаторов с термоголовкой позволяет автоматически поддерживать заданную температуру в комнате. В радиаторах со встроенной термостатической гарнитурой клапан расположен в верхней части прибора или интегрирован в нижний узел, а сам терморегулятор (термоголовка) накручивается на специальный адаптер.

Термоголовка реагирует на температуру окружающего воздуха и дозирует проходное сечение клапана.

Узел нижнего подключения (мультиблок)

Для аккуратного и надежного присоединения прибора к выходам из стены или пола используется специальный узел нижнего подключения (или Н-образный клапан / мультиблок).

В состав узла входят:

1. Латунный корпус с двумя каналами (для подачи и обратки) с межосевым расстоянием 50 мм.
2. Запорные шаровые или конусные вентили, позволяющие перекрыть радиатор для обслуживания без слива всей системы.
3. Встроенный байпас (в узлах для однотрубных систем).
4. Ниппели и переходники для подключения к трубам из металлопластика, сшитого полиэтилена или меди.

Узлы выпускаются в двух исполнениях: прямые (для труб, выходящих из пола) и угловые (для труб, выходящих из стены).

Как правильно подключить радиатор с нижним подключением

Процесс монтажа требует точности измерений, так как жестко выведенные из стены или пола патрубки не дают запаса по смещению.

1. Подготовка и разметка: определение геометрии установки. Расстояние от пола до нижней кромки радиатора должно составлять 100–120 мм, от стены — 30–50 мм, от подоконника — 100–120 мм.
2. Монтаж кронштейнов: установка стеновых или напольных креплений по строгому строительному уровню.
3. Установка узла подключения: наворачивание Н-образного узла на резьбовые патрубки радиатора с использованием уплотнительных материалов или штатных резиновых колец.
4. Подключение коммуникаций: присоединение труб отопления к узлу с помощью евроконусов или пресс-фитингов.
5. Проверка герметичности (опрессовка): заполнение системы теплоносителем и создание пробного избыточного давления для контроля отсутствия течей.
6. Первый запуск и балансировка: выпуск воздуха через кран Маевского и настройка термостатического клапана.

Детальные монтажные стандарты и нормативы безопасности изложены в материале установка радиаторов отопления.

Плюсы нижнего подключения

• Скрытые коммуникации: трубы подводятся из стены или пола и практически незаметны в интерьере.
• Современный внешний вид: помещение выглядит эстетично, отсутствует эффект «загромождения» стеновыми стояками.
• Идеально для дизайн-радиаторов: подчеркивает строгую геометрическую форму отопительного прибора.
• Удобство лучевой разводки: трубы прокладываются наикратчайшим путем по полу до коллекторного узла.

Минусы нижнего подключения

• Небольшое снижение теплоотдачи: в сравнении с классическим диагональным подключением потери мощности могут составлять от 5% до 10% (зависит от внутренней конструкции и длины прибора).
• Высокие требования к точности вывода труб: ошибка в межосевом расстоянии при выходе подводок из стены даже на 5–10 мм осложнит монтаж прибора.
• Необходимость использования качественной арматуры: требуются надежные Н-образные узлы и запорные клапаны.
• Сложность модернизации: изменить положение выходов труб после заливки финишной стяжки пола крайне затруднительно.

Важно: в современных стальных и трубчатых радиаторах WARMMET внутренние каналы распределения потока и перегородки спроектированы таким образом, что теплоотдача при нижнем подключении практически не уступает диагональному варианту.

Нижнее подключение в квартире и частном доме: в чем разница

Параметр	Квартира (центральное отопление)	Частный дом (автономная система)
Схема разводки	Зависит от проекта дома (в старом фонде — стояковая, в новостройках — горизонтальная).	Свободный выбор (лучевая, двухтрубная попутная).
Качество теплоносителя	Высокое рабочее давление, абразивные примеси, гидроудары.	Контролируемый теплоноситель, стабильное давление 1,5–3 атм.
Сложность изменения схемы	Требует согласований при затрагивании общедомовых стояков.	Проектируется и меняется на любом этапе строительства.
Применяемая арматура	Требуются узлы с высокой опрессовочной прочностью (до 16–24 атм).	Стандартная запорно-регулирующая арматура.

Что лучше: нижнее, боковое или диагональное подключение

Параметр	Нижнее подключение	Боковое подключение	Диагональное подключение
Внешний вид	★★★★★	★★★☆☆	★★☆☆☆
Теплоотдача	★★★★☆	★★★★☆	★★★★★
Сложность монтажа	★★★★☆	★★★★★	★★★☆☆
Эстетика с дизайн-радиаторами	★★★★★	★★★☆☆	★★☆☆☆
Для скрытой разводки в полу/стене	★★★★★	★☆☆☆☆	★☆☆☆☆

Вывод: если ключевой приоритет — максимальная теплоотдача при открытой разводке и ограниченном бюджете, выбирают диагональную схему. Если же важна эстетика, скрытые трубы и интеграция прибора в современный интерьер — нижнее подключение является безальтернативным выбором.

Частые ошибки при нижнем подключении

1. Перепутали подачу и обратку

Самая распространенная ошибка. В большинстве Н-образных узлов и радиаторов подача подключается к внутреннему патрубку, а обратка — к внешнему. Если перепутать линии, радиатор начнет шуметь, клапан термоголовки будет вибрировать, а теплоотдача упадет на 50–70%.

2. Не установлен термостатический клапан

Подключение прибора напрямую без регулирующей арматуры лишает систему возможности гидравлической балансировки и автоматической поддержки температуры.

3. Неправильный уклон или натяжение труб

При выводе труб из стены или пола без соблюдения строгой перпендикулярности узел подключения монтируется с изломом, что со временем приводит к повреждению уплотнительных колец и протечке. Особое внимание следует уделить материалам подвода.

4. Использован неподходящий узел подключения

Установка узла для двухтрубной системы в однотрубную сеть полностью заблокирует циркуляцию теплоносителя по стояку.

5. Радиатор выбран не под нижнюю подводку

Попытка подключить обычный боковой радиатор снизу через проходные пробки без установки нижнего распределителя потока приводит к тому, что теплоноситель циркулирует только по нижнему коллектору, оставляя прибор холодным.

Когда стоит выбирать нижнее подключение

Нижнее подключение идеально подходит, если:

• создается современный интерьер без видимых труб и стояков;
• проектируется лучевая разводка отопления по полу;
• устанавливаются дизайнерские вертикальные или горизонтальные радиаторы;
• ведется строительство частного дома или капитальный ремонт в новостройке.

От нижнего подключения лучше отказаться, если:

• выполняется бюджетный косметический ремонт без вскрытия полов и штробления стен;
• сохраняется старая открытая стояковая система отопления;
• требуется выжать абсолютный максимум тепловой мощности из прибора минимального габарита.

Как выбрать радиатор с нижним подключением

При выборе отопительного прибора обращайте внимание на следующие параметры:

1. Рабочее и испытательное давление: для городских квартир показатель рабочего давления должен быть не менее 12–16 атм.
2. Толщина металла и качество сварки: сталь толщиной от 1,5–2,5 мм обеспечивает долговечность и стойкость к гидроударам.
3. Антикоррозийная защита: внутреннее покрытие предохраняет металл от воздействия агрессивного теплоносителя.
4. Конструкция подключения: наличие встроенного термостатического клапана и стандартного межосевого расстояния (50 мм).

Почему радиаторы WARMMET — лучшее решение для нижнего подключения

Завод WARMMET производит премиальные дизайнерские радиаторы, адаптированные к российским условиям эксплуатации:

• Прочный корпус: используется высококачественная российская сталь 08ПС Экспорт толщиной до 2,5 мм (в 2- и 3-трубных моделях — до 2 мм).
• Защита NanoAntiCorr (НаноАнтиКорр): внутреннее полимерное покрытие создает защитный барьер, нейтрализующий химическую коррозию.
• Высокие технические параметры: рабочее давление приборов составляет 16 атм (испытательное — 24 атм).
• Повышенная теплоотдача: за счет продуманного внутреннего распределения потоков тепловая мощность радиаторов WARMMET на 7–9% выше среднерыночных аналогов.
• Индивидуальный дизайн: более 3 000 вариантов цветов по каталогам RAL, NCS и АПолимер.
• Абсолютная надежность: на все корпуса водяных радиаторов предоставляется пожизненная гарантия и страхование ответственности.

Инженеры WARMMET сделают бесплатный расчет мощности под ваше помещение за 5 минут и помогут подобрать узлы подключения под любой проект.
